Zur Verbindung von mehreren Transportstrecken dienen Einheiten wie Rollentische RT, Zwischentransporte ZT, Wendestationen ZTW oder Einfach- und Doppelausrichtetische AT/DAT.
Schwenkbare Transporteinheit mit Wendefunktion in 52 cm oder 72 cm Arbeitsbreite. Über zwei unabhängig regelbare Motoren kann das Falzprodukt während dem Transport ohne Anschlag beliebig gedreht werden.
Auch zur Bogenbeschleunigung für beliebige Anwendungen einsetzbar.

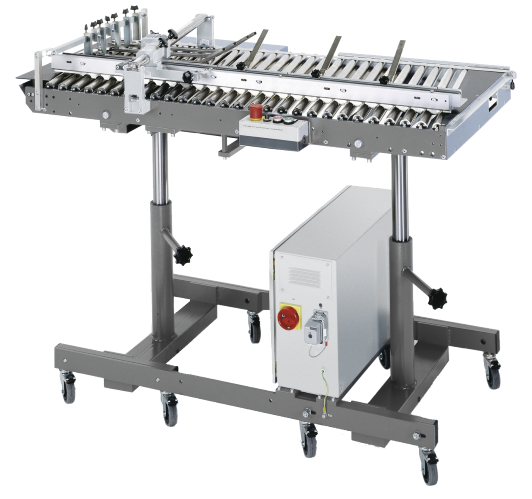

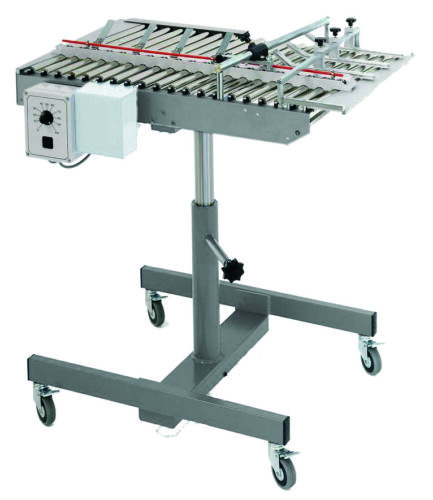

Ausrichtung, Umlenkung, Bearbeitung wie z.B. Leimspurauftrag erledigt man mit dem Rollentisch RT, der auch in verlängerter Ausführung verfügbar ist. Mit zusätzlicher Ausrüstung mit M4-/M5-Control-Steuerung ist der RT mit anderen Einheiten im Verbundbetrieb einsetzbar (Mini-Master oder L4/L5-Control erforderlich).
Durch schwenkbaren Tisch ideal auch zum Niveauausgleich.
In 23, 35, 46, 52 oder 72 cm Arbeitsbreite.
Auch mit Doppelstromausführung und als Sonderausführung für leichte Papierarten mit speziellen Rollen lieferbar.

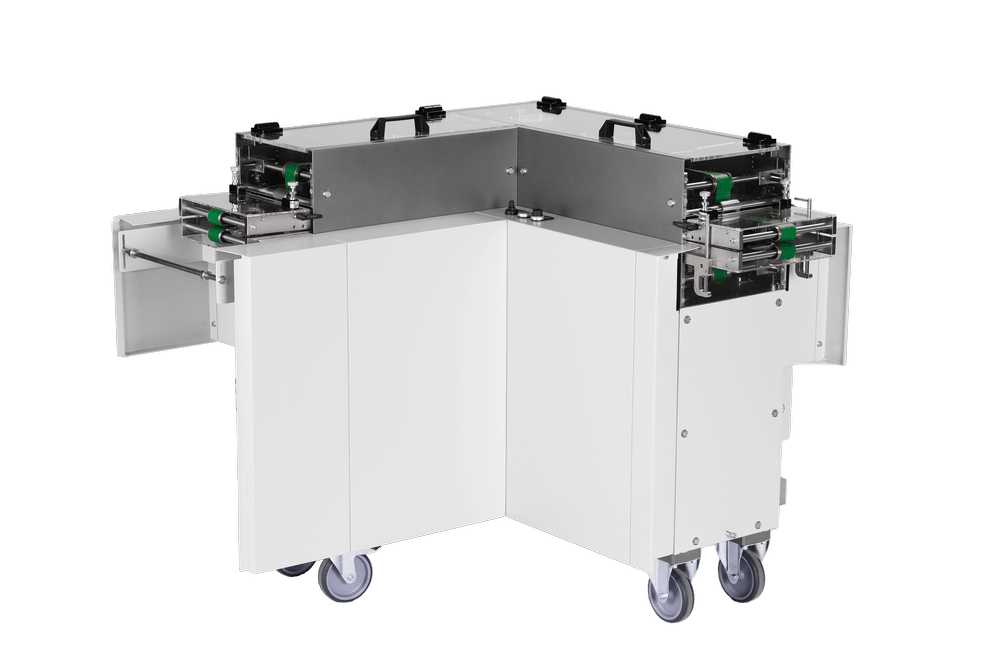

Eine 90° Umlenkung zur platzsparenden Aufstellung der Falzlinie als U-Form. Das Modul dient der Arbeitserleichterung durch kürzere Wege zum Befüllen des Anlegers und zur Produktabnahme am Auslagesystem.
Das fahrbare Modul kann in Verbindung mit MV11-Systemen eingesetzt werden.

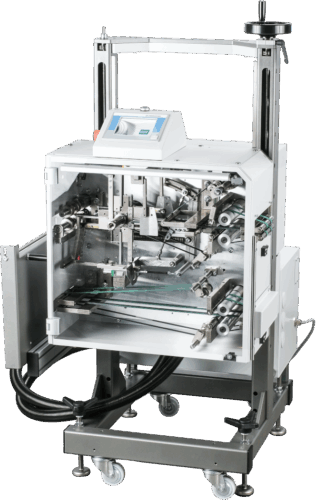

Das WM180 Wendemodul sorgt auf kleinstem Bauraum für eine komplette 180° Wendung des Falzproduktes ähnlich dem Turn&Tab Ettikettierers. Diese Besonderheit ermöglicht es ein beispielsweise etikettiertes Produkt wieder zu drehen um die geschlossene Produktkante vorn zu haben, welches das Befüllen des Anlegers und zur Produktabnahme am Auslagesystem vereinfacht.
Zubehör optional in Verbindung mit MV11-Systemen.

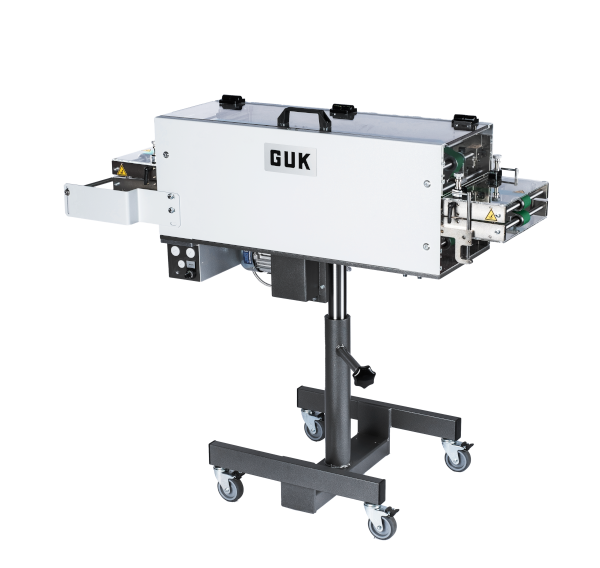

Eine 180° Wendung des Produktes quer zur Laufrichtung zur Aufstellung innerhalb der Falzlinie um ein Produkt von oben nach unten zu Wenden. Das Modul ist per Rollen fahr und verschiebbar, sodass es einfach in eine vorhandene Produktionslinie hinzugefügt werden kann. Die Anordnung der Bänder sorgt für ein Wenden des Produktes quer zur Laufrichtung.
Eine erweiterte Version beinhaltet zwei Bandläufe – eine mit Wendung und eine ohne. So kann schnell und effizient innerhalb der Produktionslinie der Modus, durch kurzes Verschieben des Moduls, geändert werden.
(Option für MV11-Systeme)
