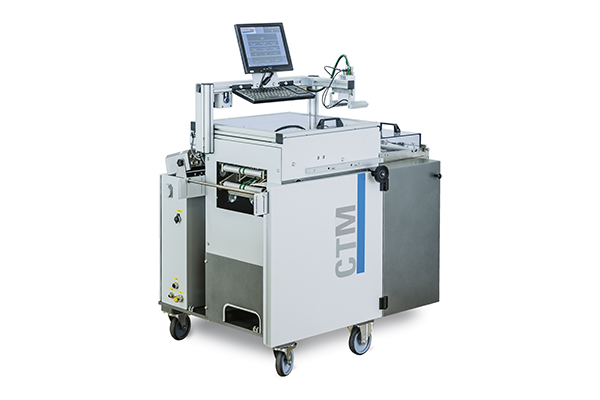

Kamera-Messsystem zur automatischen 100%-Qualitätskontrolle der Falzprodukte wie Outserts
Diese hochpräzise Kontroll- und Ausschleuseinheit wurde speziell für die Qualitätssicherung von OUTSERTS in der Produktion entwickelt. Sie vereint modernste Messtechnik mit benutzerfreundlicher Bedienung und sorgt für eine zuverlässige Überwachung und Ausschleusung nicht konformer Produkte – vollautomatisch und ohne Rechnerbetrieb im laufenden Produktionsprozess.
Die Identifikation und Lagelesung jedes einzelnen OUTSERTS erfolgt in Echtzeit, wobei gleichzeitig der Überstand sowie der Winkel exakt geprüft werden. Die integrierte Nettozählung ermöglicht eine präzise Erfassung der Gutprodukte, während Produkte außerhalb der Toleranzgrenzen sicher erkannt und ausgeschleust werden. Bei aktivierter Leimüberwachung (optional) erfolgt ebenfalls ein sofortiger Auswurf bei Toleranzabweichungen.
Eine übersichtliche Auswertung der Messungen liefert jederzeit Transparenz über die Produktionsqualität. Die sichere Trennung in i.O. (in Ordnung) und n.i.O. (nicht in Ordnung) Produkte wird durch ein intelligentes Ausschleusesystem gewährleistet. Alle ausgeschleusten Produkte werden zuverlässig in einem separaten Sammelbehälter aufgefangen.
Für eine optimale Produktführung sorgt ein mechanisches Ausrichten und seitliches Verdichten der OUTSERTS durch Glatt-Stoßen im Durchlauf. Dank der integrierten Zusatzbeleuchtung ist auch bei schwierigen Lichtverhältnissen eine exakte Erkennung gewährleistet.
Die einfache Programmierung über einen PC-Adapter ermöglicht eine schnelle und benutzerfreundliche Konfiguration. Bis zu acht verschiedene Produktprogramme lassen sich direkt im System speichern und jederzeit abrufen – ideal für häufige Produktwechsel. Die Spindelantriebe ermöglichen darüber hinaus eine schnelle und präzise Einstellung der Einheit auf neue Formate.
Die Kontroll- und Ausschleuseinheit lässt sich nahtlos in die bestehende MV-Transportstrecke integrieren und ist sofort betriebsbereit. Auch die Triggerung lässt sich unkompliziert an unterschiedliche Produktionsbedingungen anpassen.
Diese Lösung bietet höchste Prozesssicherheit und Effizienz – für eine durchgängig kontrollierte OUTSERT-Produktion auf höchstem Niveau.
Codier & Serialisierungsmodul
Druckt individuelle Codes auf jedes fertig gefalzte Produkt (z.B. OUTSERTS) als Track & Trace Option
Das neue TTM-Modul glättet die Outserts/Booklets im Einlauf durch seitliche Aufstosser (Jogging)
Ein einmaliger und individueller Codeaufdruck oder eine Serialisierung für jedes fertig gefalzte Produkt wird mittels Tintenstrahl-Druckkopf im Durchlauf aufgebracht
Mittels eingebauter Kamera wird jeder Druck verifiziert und die einwandfreie Lesbarkeit geprüft. Druckqualitätsparameter (z.B. Schärfe, Kontrast, Ausrichtung etc) können individuell abgeprüft werden, um sicherzustellen, dass die Produkte im Track&Trace Prozess lesbar sind.
Eine Auswurfeinrichtung separiert fehlerhafte Produkte, z.B. wenn diese nicht den Qualitätsvorgaben entsprechen.
Der Druckkopf ist für industrielle Anwendung ausgelegt und kann variable Druckbilder herstellen und dabei auch 1- und 2-dimensionale Codes (Pharmacode, Datamatrix, QR-Codes etc) drucken.
Maximale Code-Höhe 12,7 mm und die max. Auflösung ist bis 600 dpi (geschwindigkeitsabhängig)
Das TTM-Modul ist plug&play-fähig und kann jederzeit in ein GUK–Vijuk MV-11 Outsert System einfach integriert werden oder Off-line mit dem neuen GUK PA15 Spendeanleger kombiniert werden.
Einrichtung ist einfach und schnell möglich durch Schnellwechselkartusche mit integriertem Druckkopf und Layout-Wechsel per Datei-Transfer
Kartuschenaustausch sorgt für schmutzfreien Arbeitsbereich und einwandfreie Druckdüsen
Die Tinte ist schnelltrocknend und zuverlässig
Optional kann auch eine UV-Ausstattung verwendet werden: UV-Tintenstrahldruck und Kameralesung mit spezieller Weiss-/UV-Beleuchtung und Spezialfiltereinrichtung (auch weiterhin mit schwarzer Tinte nutzbar)
Aufbau
CM, TTM oder Kombi aus beiden = CTM
Leistung
max. 130 m/Min.
Aufbau
TTM: In-Line oder Offline (z.B. in Verbindung mit Bookletanleger PA 15)
Formate
CM Modul: Spezialglattstoßer von 30 – 150 mm verstellbar
