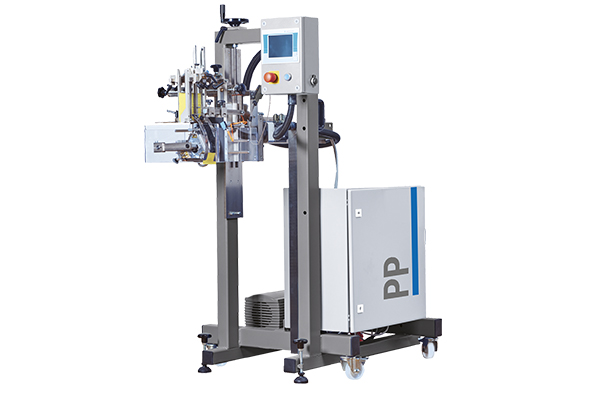

Mit dem Pick & Place-System PP 200/300 legen Sie blitzschnell und einfach Karten, Tüten, Muster, Kreditkarten, CDs, Münzen und dreidimensionale Produkte auf ein Hauptprodukt.
Der Pick & Place-Anleger hat einen eigenständigen Antrieb und kann oberhalb eines Transportbandes angestellt werden. Bei Bedarf lässt er sich in die Steuerung der Hauptmaschine integrieren. Die maximale Auflegegeschwindigkeit beträgt 18.000 Produkte pro Stunde.
Durch einen fahrbaren Unterbau und höhenverstellbaren Spendekopf ist er leicht und einfach kombinierbar mit Klebemaschinen, Falz- und Verpackungsanlagen sowie mit anderen Auflegegeräten.
Der höhenverstellbare Spendekopf kann unabhängig vom Falzwerk vollständig aus dem Arbeitsraum verschoben werden.

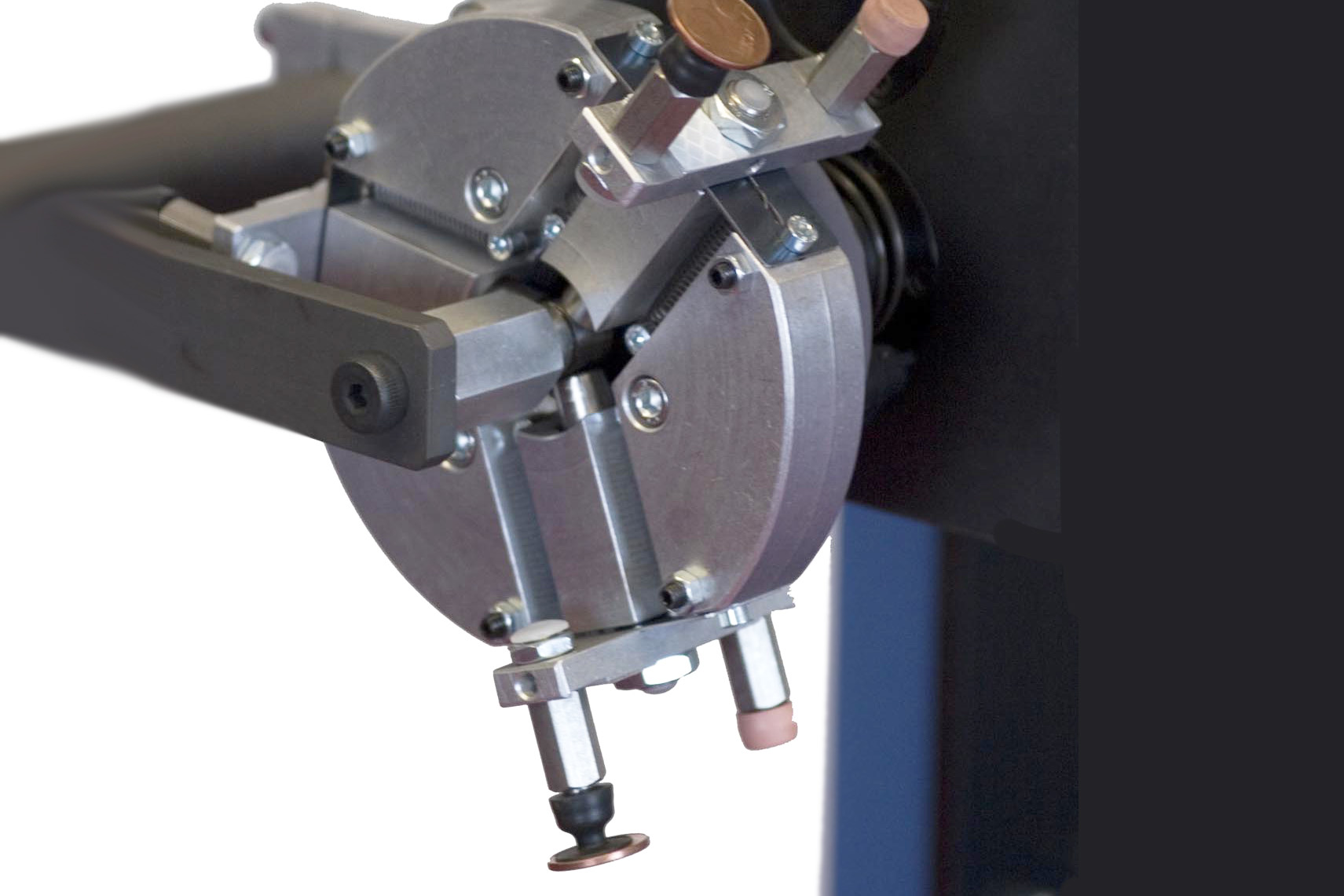

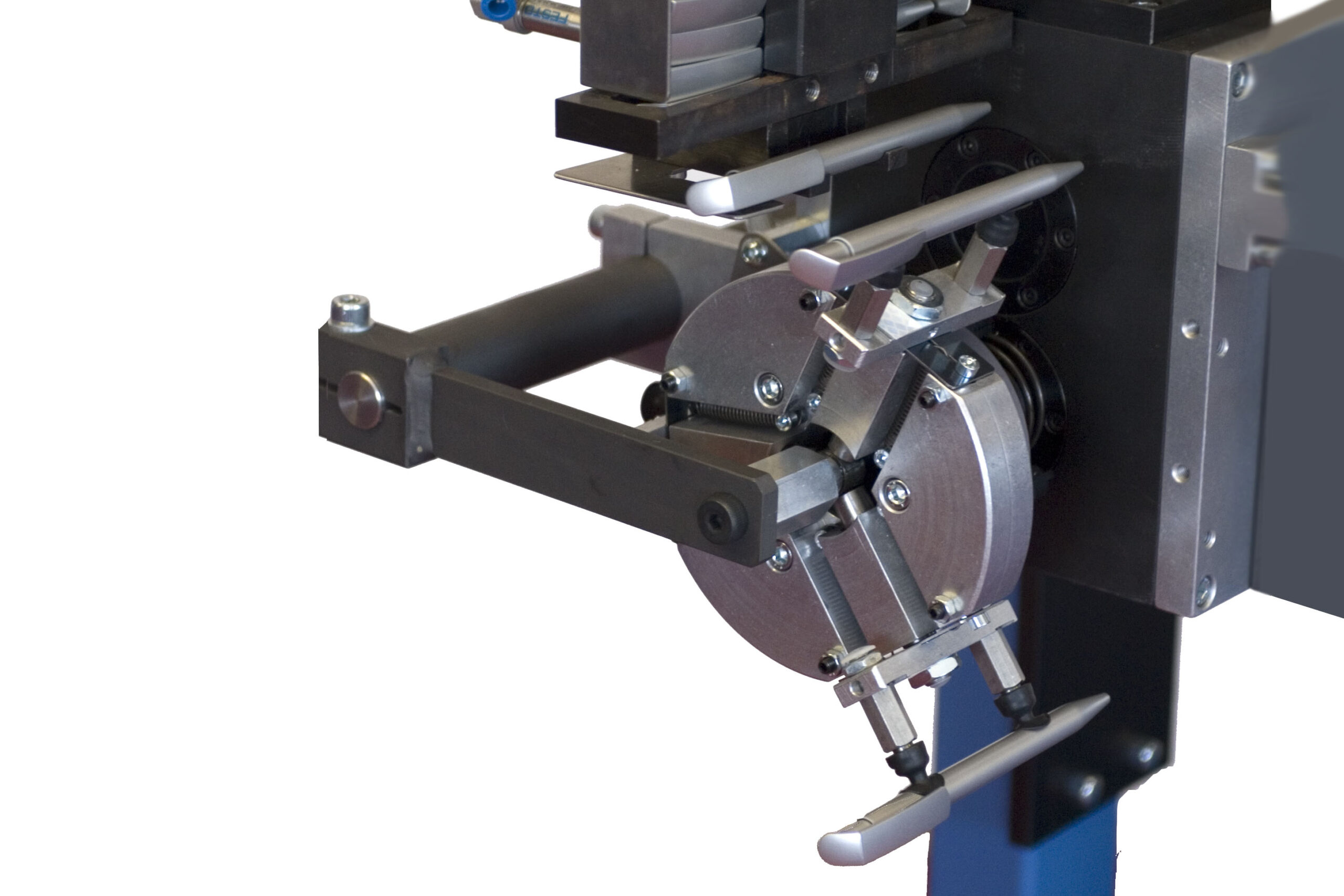

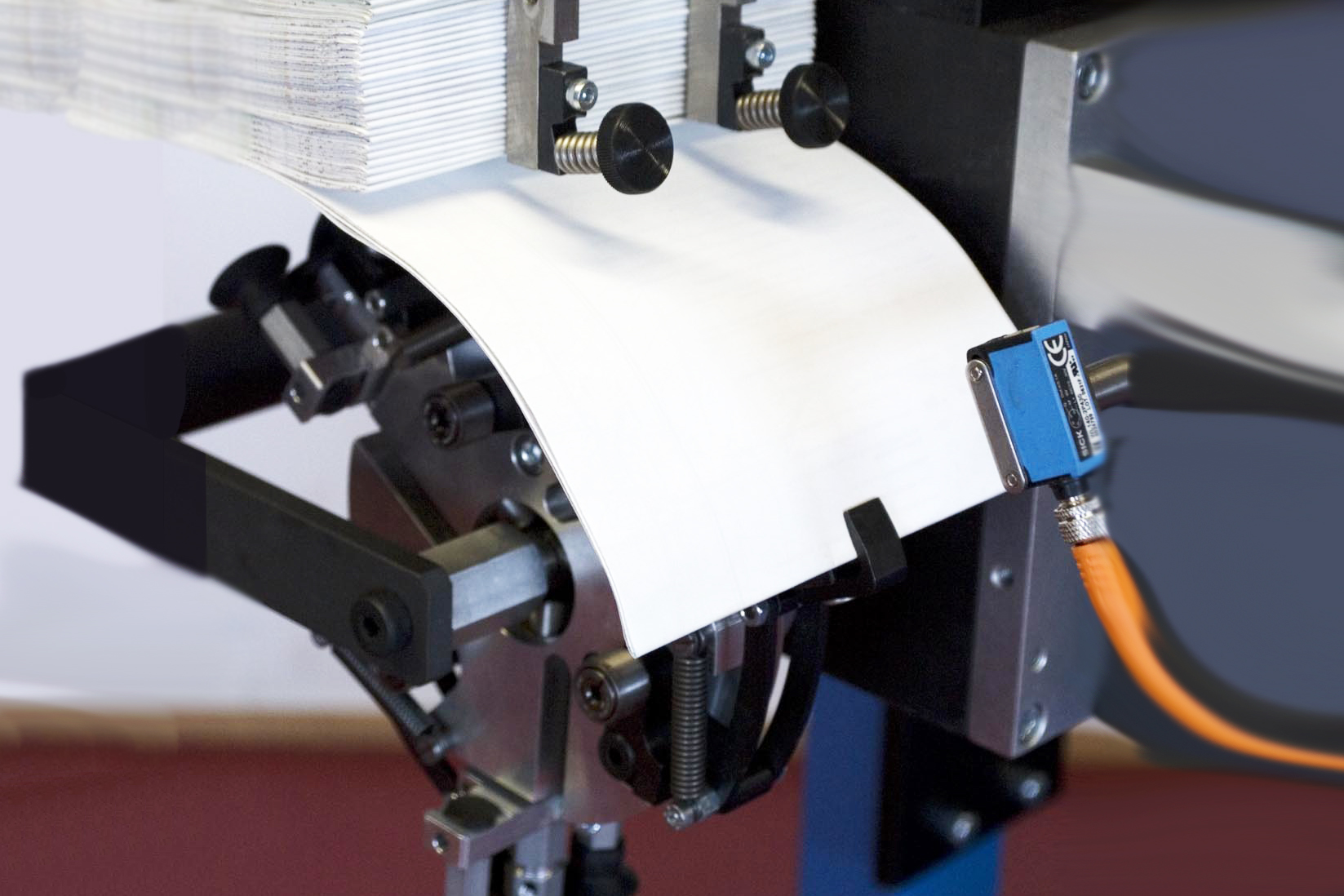

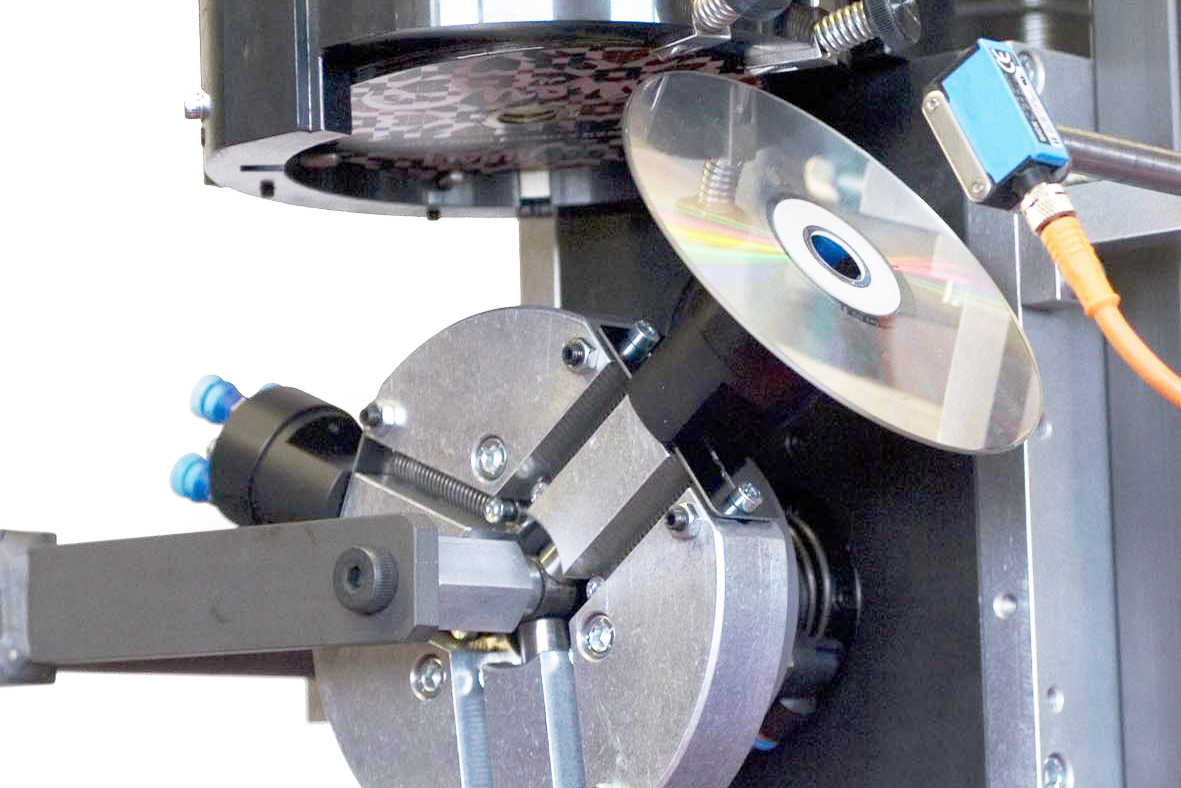

Der Servo-Motor des Pick & Place, treibt einen Rotor mit Saugnäpfen

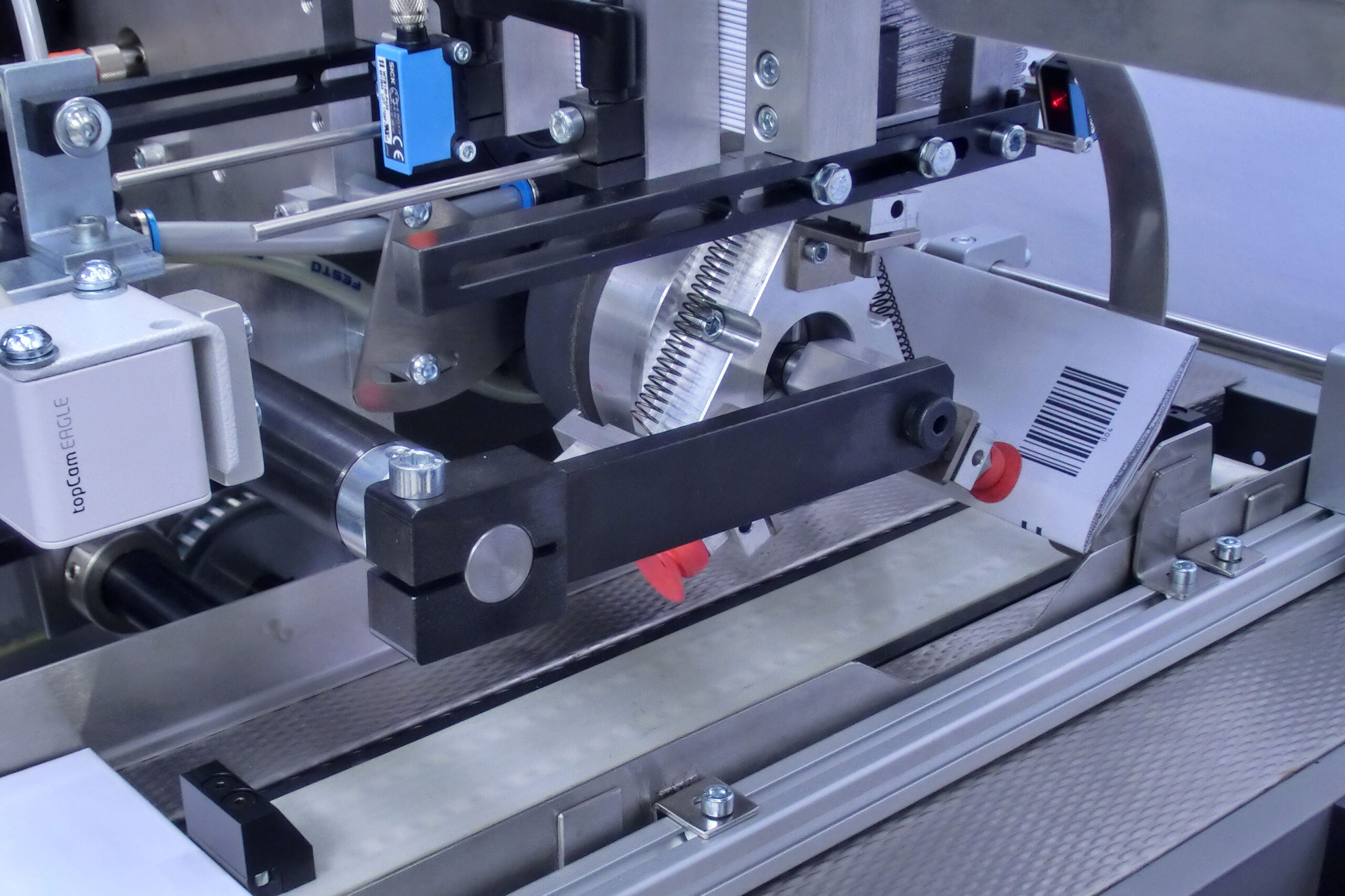

an. Ein Saugnapf nimmt in stillstehender Position ein Produkt aus dem Magazin auf, welches anschließend in einer drehenden Bewegung über das Hauptprodukt abgelegt wird.
Der Pick & Place und die Produktionsmaschine laufen immer vollständig synchron. Das Transportband mit den Hauptprodukten muss zur Produktablage nicht angehalten werden.
Ein Drehgeber auf der Hauptbahn bestimmt, mit welcher Geschwindigkeit sich der Rotor des Pick & Place dreht.
Der PP 200 steht für eine äußerst exakte Platzierung, bei Abweichungen im Abstand können diese ausgeglichen werden.
Leistungen
max. 18.000 Produkte/h
Formate
(mit Option)
Trägerprodukte
Aufspendehöhe
Spendeprodukte:
min. (BxL): 50 x 50 mm
max. (BxL): 200 x 150 mm (20”-Kopf)
Als Sonderausführung sind weitere Formate möglich
Dicke: 0,1 bis 6 mm
Abstand: 508 mm (400-600 mm) – 20”-Kopf
Abstand: 386 mm (300-450 mm) – 15”-Kopf
600 bis 1000 mm
Antrieb
Servomotor / 400 V, 40 Hz, 16A, 1kW
Modelle
PP 200: Anleger mit bis zu 200 Takte/Min.
PP 300: Anleger mit bis zu 300 Takte/Min.

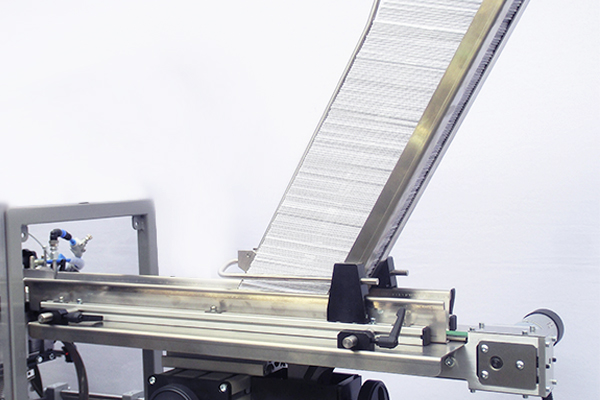

Streamfeeder
Das Zuführband Streamfeeder dient als Produktpuffer auf Bedienerseite

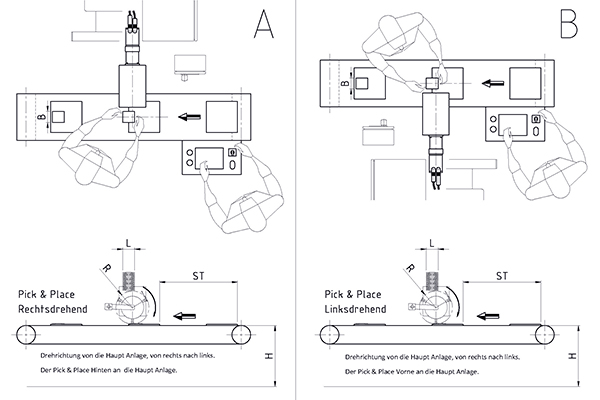

Flexible Aufspenderichtung
Der Pick&Place ist flexibel an die Verpackungsanlage zu platzieren.

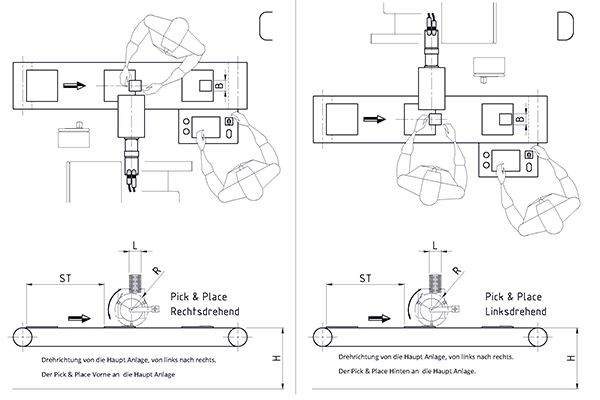

Flexible Aufspenderichtung
Der Pick&Place ist flexibel an die Verpackungsanlage zu platzieren.
